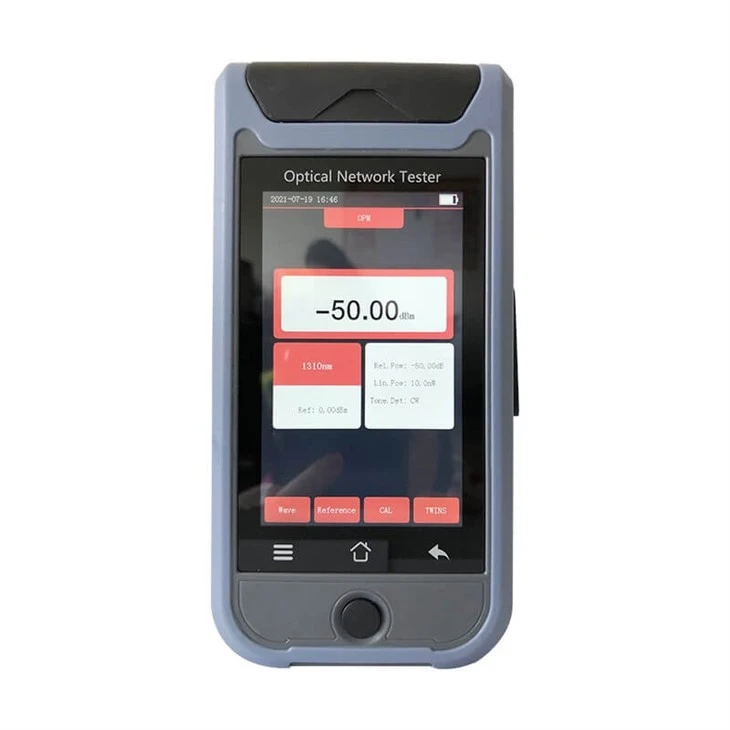

ST3200F MM OTDR

モデル

ST3200F-A

ST3200F-B

ST3200F-C

ST3200F-D

ST3200F-E

タイプ

G.652 SM

波長

1310/1550±20nm

1310/1550±20nm

1625nm

1650nm

850/1300nm(ミリ波)

ダイナミックレンジ

26dB/24デシベル

32/30デシベル

22デシベル

22デシベル

22/24デシベル

イブブラインドゾーン

2.5m

ATT ブラインドゾーン

8m

テスト範囲

500m/1km/2km/4km/8km/16km/32km/64km/100km

パルス幅

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2私たち/3私たち/5私たち/8私たち/10私たち/20私たち

正確さ

± (1m+サンプル間隔+0.005%×テスト距離

直線性

以下0.05dB/dB

サンプルポイント

16k~128k

サム解決

0.05m~8m

損失解決

0.001デシベル

損失しきい値

0.20dB

範囲解像度

0.001m

屈折率

1.00000-2.00000

反射アクセラレータ

±3dB

ファイル形式

SOR 標準ファイル形式

損失分析

4-ポイント方式 /5-ポイント方式

レーザーの安全性

クラス II

コネクタ

FC/UPC（互換性のあるSC,ST) または SC/APC

リフレッシュレート

3Hz (Tはい。)

マルチタスク

サポート

オプティマム

LS

RJ45 ケーブル長さ

波の範囲

800nm~1700nm

波長

同じOTDR

テスト距離

3以上00m

テスト範囲:  -70~+10dBm/

-50~+26dBm

レーザータイプ

FP - LD

その他

力

より大きいか等しい-5dBm

画面:4.3インチ 800×480 IPS TFT-液晶タッチスクリーン

解決

0.01デシベル

安定性cw、±0.5dB/15分

（後15分間の予熱)

不確実性

±5%

FC/UPC（SC、STあり）

電源:AC/DCアダプタ

I入力:100V〜240V、50/60Hz、0.6A

出力: 5v 2A リチウム電池:3.7V、4000mAh

周波数識別

CW/270/330/1k/2kH

CW/270Hz/330Hz/1kHz/2k

コネクタ

ユニバーサル FC/SC/ST

波Rエコグ

サポート

バッテリー動作

Continuous test> 12h

波認識

サポート

光損失テスト

データストレージ

8GB、より大きいか等しい2万本の曲線

VFL

波長

同じLS付き

データインターフェース

USBタイプC

波長

650nm±20nm

IL テスト

サポート

作業温度

-10 度 ~+50 度

出力電力

より大きいか等しい10mW

RJ45ケーブルトラッカー

保管温度

-40 度 ~+70 度

モード

CW/1Hz/2Hz

モード

デジタル追跡

相対湿度

0〜95% 結露なし

コネクタ FC/UPC

距離

より大きいか等しい300m

W八

0.5kg以下

安全レベル

クラス III

オンライン/ラインペアトラッカーをサポート

サイズ

173mm×109mm×45mm
