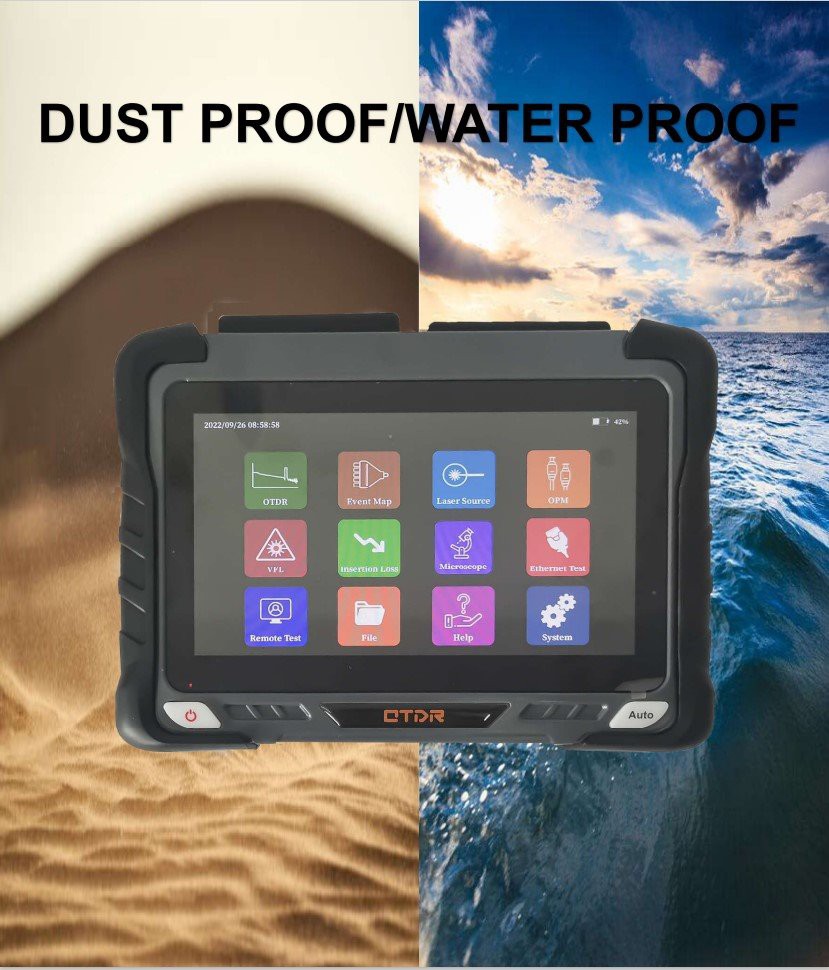

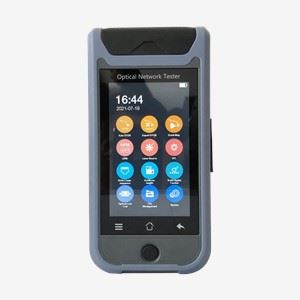

ST3200H 7 インチ OTDR

タイプ

SM

んん

SM/MM

波長

1310/1550nm

1310nm /1490nm /1550nm

1310nm /1550nm /1625nm

1310nm /1550nm /1650nm

1310nm /1550nm /1625nm /1650nm

1310nm/1490nm

/1550nm /1625nm

850nm/1300nm

850nm /1300nm /1310nm /1550nm

ダイナミックレンジ

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

イベントブラインドゾーン

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

ATTブラインドゾーン

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

試験範囲

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

パルス幅

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

測距精度

± (0.75m + サンプル間隔 + Q0025 パーセント XTest 距離)

損失精度

± 0.03d B/d B

サンプル ポイント

256k 以上

サンプル解像度

0.015m~16m

反射精度

±2dB

損失の解決

0.01dB

損失のしきい値

0.01dB

ファイル形式

SOR 標準ファイル形式

損失分析

4-点法 /5-点法

レーザー安全レベル

クラスⅡ

リフレッシュレート

4Hz(標準)

データストレージ

内部記憶装置:2GB、200、000曲線;外部記憶装置:64GB

コネクタ

FC/UPC（交換可能なSC ST）

データインターフェース

USB-A。 Type-C ポート、RJ45 LAN 10/100Mbit/s

OPM

波長範囲

800nm～1700nm

コネクタ

ユニバーサル FC/SC/ST

テスト範囲

-50dBm~ プラス 26dBm/-70dBm~ プラス 6dBm

不確実性

±5パーセント

校正波長

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

L S

レーザーの種類

FP-LD

波長

OTDR出力波長と一致

出力電力

>-5dBm(SMファイバー)

モード

CW/270Hz/1kHz/2kHz

安定

CW, ±0.5dB/15min (予熱15分後の試験)

コネクタ

FC/UPC（交換可能なSC,ST) VFL

波長

650nm プラス 20nm

出力電力

10mW以上

モード

CW/1Hz/2Hz

コネクタ

FC/UPC（交換可能なSC,ST)

光損失試験指数は、上記の光源と光パワーメータの指数を指します。

その他

画面

7 インチ カラー LCD とタッチ スクリーン 解像度:800x480

電源

Type-C アダプター:入力: 100V〜240V、50/60Hz、出力:5V/3A、9V/2A、12V/1.5A リチウム電池：3.7V、10400mAh

作業温度

-10度～プラス50度

保管温度

-40度〜プラス70度

相対湿度

0〜95%、結露なきこと

重さ

幅 1.2kg

サイズ

215mm×160mm×50mm

ホストの機能:OTDR/VFL/LS/OPM/Event Map/End Detection/Optical Loss Test/イーサネットテスト/リモートテスト/ファイル管理

モデル

P1

P2

P3

P4

P5

P6

P7

波長

1310nm±20nm 1550nm±20nm

1625nm±20nm（フィルターあり）

1650nm±5nm（フィルターあり）

1310nm/1550nm ±20nm 1625nm±15nm (フィルターあり)

1310/15 50nm±20nm 1650±5nm (フィルターあり)

フィルター

/

High pass>1595nm lsolation>40dB (1270nm～1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm)

High pass>1595nm Isolation >40dB (1270nm-1585nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

ファイバータイプ

G.652

最大ダイナミック レンジ

37/35dB

38dB

38dB

38/36/3 6デシベル

40/38/38dB

42/40/40dB

38/36/36dB

イベントブラインドゾーン

0.5m

ATTブラインドゾーン

3.5m

PONブラインドゾーン

30m

試験範囲

10 0m/500m/l .25km/2.5km/5km/10km/20km/4 0km/80km/125km/260km/420km

パルス幅

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

測距精度

± ({{0}.75m + サンプル間隔 + 0.0025% xTest 距離)

損失精度

0.03d B/dB

サンプル ポイント

>256k

サンプル解像度

0.015m~16m

反射精度

±2dB

損失の解決

±0.001dB

損失のしきい値

{{0}}.0ldB
