疾走する車掌インテリジェント監視システム

ビジネスに役立つ車掌ギャロッピングインテリジェント監視システムが必要な場合は、当社の工場からお気軽にご購入ください。中国有数のメーカーとして、低価格と比類のないサービスをご提供いたします。

ダンスの基本概念

架空送電線の運用過程では、自然条件やさまざまな災害や事故が影響し、ダンスはより深刻な危険の一つです。ダンスは、低周波（約 0.1 ～ 5Hz）、大きな振幅（ワイヤーの直径の約 20 ～ 300 倍）の自励振動-の作用下で風に吹かれる不均一な氷で覆われたワイヤーです。失速状態では 1 つまたは数分の半波だけです。-。送電線のダンスは通常、導体上の不均一な氷の覆い、風の励起、および送電線の構造パラメータという 3 つの要素によって発生します。害によって生じるダンスは多面的であり、光のフラッシュオーバー、トリップ、金や絶縁体の重大な損傷、導体素線の断線、断線、タワーのボルトの緩み、落下、さらにはタワーの落下が発生し、その結果、重大な送電網事故が発生します。-ダンス問題は本質的に非線形ダイナミクスの問題であり、さまざまな複雑なランダム要因と相まって、徹底的な管理が困難であり、架空送電線の機械力学の分野では世界的な問題として認識されています。中国の送電網建設の発展に伴い、近年、中国の架空送電線ダンシング事故の頻度と強度が大幅に増加しており、ダンシングは中国の送電線の安全性を脅かす最も重要な要因の一つとなっている。



1.ダンスモニタリング端末

2.データ伝送基地局

ダンス監視端末に設置された伝送線路では、データ伝送基地局にタワーが設置されており、導体のダンス振幅、軌道、位置情報へのリアルタイムアクセス、導体のダンス状態分析、ダンス状態のリアルタイム監視、リスクの予防と制御が行われ、送電線の電源供給の安全性を向上させるために、負傷による導体のダンスを軽減するための効果的な保護措置を講じるよう運用担当者や検査担当者にタイムリーに通知することができます。{{1}{1}}


システム機能
 データ取得

1 ガイドラインの移動姿勢と気象パラメータの取得;

2 ダンスモニタリング端末の単一点定位位置情報の取得。-

3 ガイドワイヤーの温度を取得します。

4 電源電圧、動作温度、ソーラーパネル;

 データ処理

ダンスモニタリング端末は、以下のデータ処理機能を備えたエッジコンピューティング機能を備えています。

分析機能: 収集されたデータを前処理し、干渉するデータを自動的に特定して排除します。-

計算機能：ダンス軌跡、ダンス振幅、ダンス楕円傾斜角、ダンス周波数などのデータを導出。

 データ出力

出力情報には、ダンス波形、ダンス振幅、垂直ダンス振幅、水平ダンス振幅、楕円傾斜角、ダンス周波数、気象パラメータ、および電源電圧や動作温度などのデータが含まれます。

 データ通信

データ通信、情報セキュリティ、およびアプリケーション層のデータ送信プロトコルは、Q/GDW 1242 の関連要件を満たしています。

 リモートメンテナンス

このシステムにはステータス自己{0}}テスト、自己-診断、および自己回復-が装備されています。

ダンスモニタリング端末機能

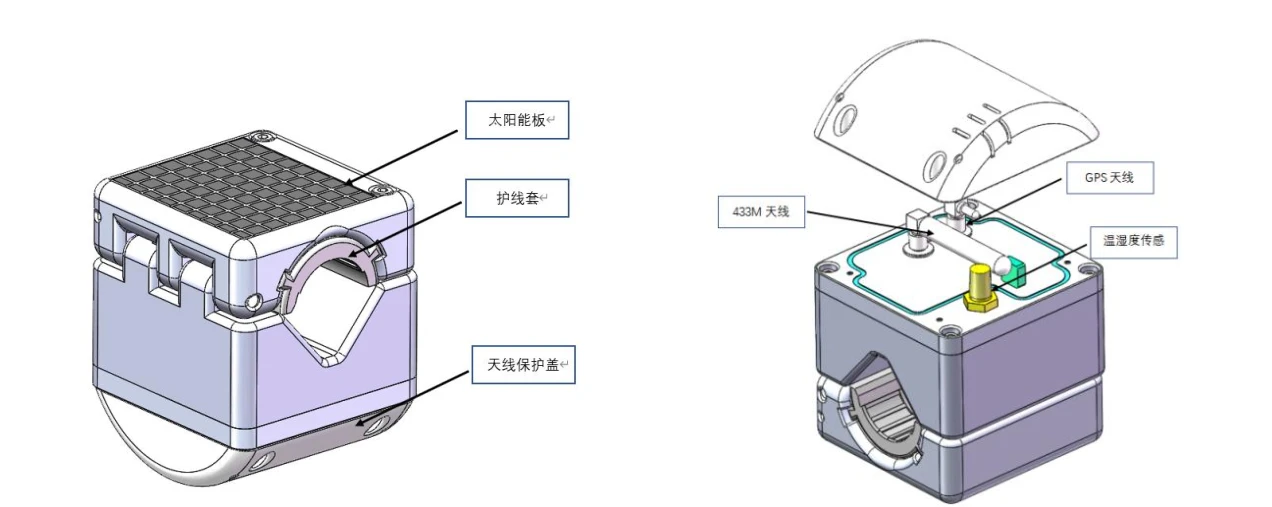

伝送線ダンス監視端末は監視対象の導体に設置され、主に電源システム、主制御ユニット、IMU慣性測定ユニット、Lora RF通信ユニットで構成されます。

主な技術的特徴

 高度なインテリジェントアルゴリズムにより、実際のワイヤーダンス特性を正確かつ効率的に復元します。

 超低消費電力設計。軽稼働時間は 40 日を超えます。

 ソーラー + バッテリー電源、コンパクトな構造、小型、軽量、取り付けが簡単。

 さまざまなワイヤモデルのさまざまな電圧レベルに適応できます。

 雨、湿気、腐食、振動、雷、電磁干渉などに対する性能を備えています。

 国家規格 GB/T 35697-2017 架空送電線オンライン監視装置の一般技術仕様に準拠

 State Grid Corporation の標準 Q/GDW 10555-2016 伝送線ダンス監視装置の技術仕様に準拠

データ伝送基地局

データ送信基地局はタワーに設置されており、主に太陽光パネル、主制御・電力供給システム、通信ユニットで構成されています。通信ユニットはLora通信ユニットと4G通信ユニットの2つで構成され、車掌に設置されたダンス監視端末や送信ダンス早期警戒監視プラットフォームと通信し、確実なデータ送信を実現します。


主な技術的特徴

 超低消費電力設計。軽い動作時間は 30 日以上です。

 統合設計、コンパクトな構造、小容積、軽量、取り付けが簡単を採用。

 雨、湿気、腐食、振動、雷、電磁干渉に対する性能を備えています。

 機能拡張をサポートするために拡張インターフェースを予約します。

 架空送電線のオンライン監視装置に関する国家規格 GB/T 35697-2017 一般技術仕様に準拠

 State Grid Corporation の標準 Q/GDW 10555-2016 伝送線路ダンス監視装置の技術仕様に準拠

導入プログラム

伝送路ダンス監視端子は1ファイルにつき1台設置されており、設置位置はワイヤークリップから2/9の位置にあります。隣接するストールは相変化で設置されます。ダンス ウェーブ ノードの最初の 3 つのオーダーは避けるべきです。回線に位相間隔バーが設置されている場合は、その設置場所を避ける必要があります。データ送信基地局は近くの鉄塔に設置され、ゾーン内の鉄塔 2 本ごとに 1 セットが配置されます。

技術パラメータ:
